dsDUAL

Reliability²

Grazie alla sua doppia tavola, dsDUAL garantisce l’ispezione di entrambi i lati del pezzo nelle medesime condizioni.

Le molteplici opzioni di configurazione disponibili permettono di soddisfare tutte le esigenze di analisi.

  • Ispezione di entrambi i lati del pezzo nelle medesime condizioni
  • Risponde a tutte le esigenze di analisi
  • Separa fino a 7 non-conformità
  • Adatta all’analisi di un ampio range di dimensioni

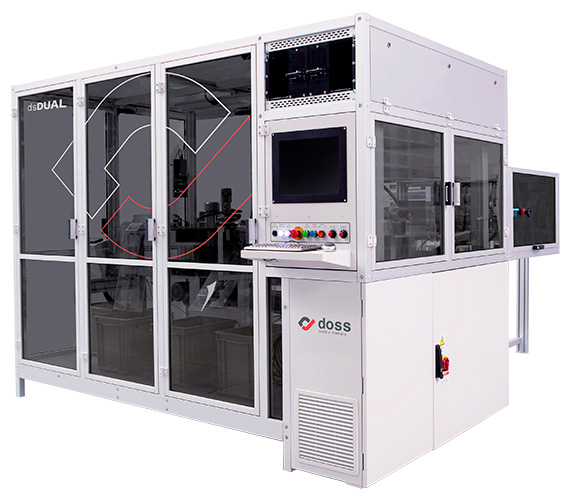

Macchina di Ispezione Automatica a Tavola Doppia dsDUAL Industry

Controlli

  • Planarità
  • Profilo per rilevazione bave e mancanze
  • Dimensionali
  • Superficie esterna e interna
  • Presenza di tagli, rotture e bolle

Dotazioni di serie

  • Stazione Superficiale Superiore
  • Stazione Superficiale Inferiore (diretto)
  • Stazione laser a sbarramento
  • Stazione periferica piramidale a 8 facce
  • Fino a 7 stazioni di ispezione supportate
  • Fino a 7 uscite per non conformità
  • Alimentazione con elevatore e nastro di carico
  • Diverse opzioni di confezionamento disponibili
  • Diverse possibilità di sistemi di alimentazione tra cui scegliere

Optional

  • Metal detector
  • Multishot
  • Periferico a 4 viste
  • Stazione radiale
  • Telecentrico
  • Stazione Squeezer
  • Ottica Pin-Hole
  • Laser P-P

Descrizione

Macchina di cernita automatica composta da due tavole di vetro semitrasparente che permette di controllare i pezzi su entrambi i lati avvalendosi di un ribaltatore meccanico. Il materiale da cernire viene caricato tramite un sistema di alimentazione in grado di gestire articoli di dimensioni e materiali diversi.

L’operatore imposta i parametri e le tolleranze da rispettare ed il sistema rilascia un report relativo ai pezzi conformi, il dettaglio degli scarti e report statistici.

La macchina è disponibile nelle versioni con telecamera 5 o 12 megapixel, con o senza sistema ottico motorizzato (zoom, fuoco, diaframma).

  • Statistiche e report
  • Rintracciabilità lotti
  • Gestione remota
  • Interfacciamento con software gestionali (M.E.S.)
Schema di funzionamento dsDUAL Industry
  1. Sistemi di carico

    I pezzi sono caricati in macchina attraverso diversi sistemi di alimentazione.

  2. Ispezione dei pezzi

    I pezzi sono ispezionati attraverso unità di controllo come telecamere e laser posizionati su tavole rotanti o nastri.

  3. Elaborazione del software

    Le immagini dei pezzi acquisite dalle telecamere vengono elaborate dal software e valutate con algoritmi di controllo.

  4. Espulsione dei pezzi non conformi

    Se l’elaborazione software individua difetti sul pezzo controllato, quest’ultimo viene espulso in una cassa separata.

  5. Convoglio dei pezzi conformi

    I pezzi ritenuti conformi vengono convogliati in una cassa o, alternativamente, in un sistema di confezionamento.

Caratteristiche tecniche

Articoli/pezzi

Tipologia di pezzi Elastomeri, materiali rigidi
Colore Tutti, non trasparenti
Pezzi controllati O-ring, articoli tecnici
Caratteristiche Puliti, liberi da polvere che potrebbe alterare la superficie del pezzo
Dimensione Vari range disponibili tra 5 – 110 mm OD
Corda/altezza 0.8 – 15 mm

VISIONE

Risoluzione Dipendente dalla configurazione
Zoom Opzione disponibile
Tipologia telecamera Matriciale
Campo inquadrato massimo 120 mm
Risoluzione telecamera 5 o 12 MP

PRESTAZIONI

Velocità Fino a 10 pz/s
Carico Automatico
Tipologia macchina Tavola doppia
Rumorosità < 75 ㏈
Alimentazione trifase 230 – 480 v
Potenza massima installata 4 Kw
Consumo medio 1.7 Kw
Consumo aria compressa 600 NL/Min

Dimensioni

Dimensioni dsDUAL Industry
  • Ispezione di entrambi i lati del pezzo nelle medesime condizioni

    Grazie alla presenza della doppia tavola, i pezzi sono analizzati sempre direttamente dalle ottiche superficiali.

  • Risponde
    a tutte le esigenze
    di analisi

    dsDUAL può ospitare fino a 7 stazioni di visione, diventando così la macchina più completa dal punto di vista della visione.

  • Separa
    fino a 7
    non-conformità

    Il suo design e la sua struttura, permettono di ospitare fino a 7 uscite per scarti.

  • Adatta all’analisi
    di un ampio range
    di dimensioni

    Grazie al campo inquadrato da 30 a 120 mm è possibile ispezionare anche pezzi di medie dimensioni.

  • Elevata
    flessibilità
    e modularità

    È possibile scegliere tra le vari opzioni di sistemi di alimentazione e confezionamento disponibili come optional.
