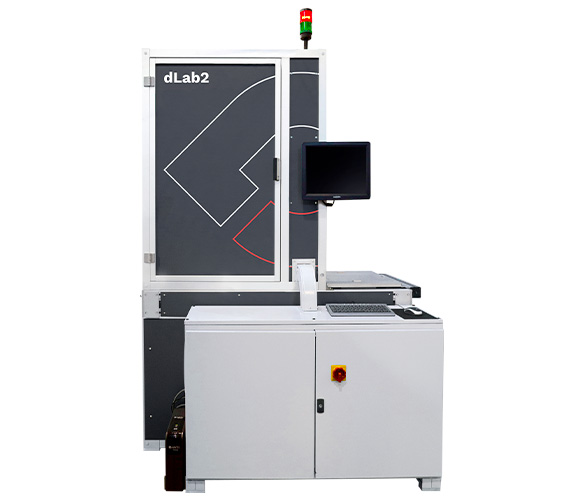

dLab2

Strumento ottico di misura (2D e spessore) di o-rings e particolari tecnici.

Macchina di Laboratorio dLab2

Controlli

  • Dimensionali

Descrizione

Lo strumento è composto da un’unità di misurazione 2D e da un’unità di misurazione dello spessore. Misurazione 2D: l’operatore posiziona manualmente i campioni da misurare sotto la telecamera che, grazie all’utilizzo di una lente telecentrica, acquisisce immagini senza alcuna distorsione.

Misurazione spessore: l’operatore posiziona i pezzi su un piatto che muovendosi ne permette la scansione attraverso la lama laser. I dati di entrambe le unità di controllo sono trasferiti all’elaboratore e sono resi accessibili all’operatore attraverso un’interfaccia grafica.

  • Statistiche e report
  • Rintracciabilità lotti
  • Gestione remota
  • Interfacciamento con software gestionali (M.E.S.)

Caratteristiche tecniche

Articoli/pezzi

Tipologia di pezzi Elastomeri, materiali rigidi
Colore Tutti, non trasparenti
Pezzi controllati O-ring, articoli tecnici
Caratteristiche Puliti, liberi da polvere che potrebbe alterare la superficie del pezzo
Dimensione 1 mm ID – 124 mm OD
Corda/altezza 0.5 – 30 mm

VISIONE

Risoluzione 0.064 mm/pixel
Campo inquadrato 5PM 130 mm
Risoluzione telecamera 5 MP

PRESTAZIONI

Velocità 1 pz/s
Ripetibilità ± 0.01 mm
Accuratezza ± 0.021 mm
Tensione di alimentazione monofase 230 v – 50 Hz
Potenza massima installata 0.5 Kw
Grado di protezione elettricato IP 44
Consumo medio 0.02 Kw

Laser

Risoluzione (A) 0.5 mm, (B) 1.5 mm
Campo inquadrato (A) 0.1 mm – 8 mm, (B) 0.1 mm – 16 mm
Step di misura 0.01 mm
Linearità (A) 8 mm, (B) 16 mm

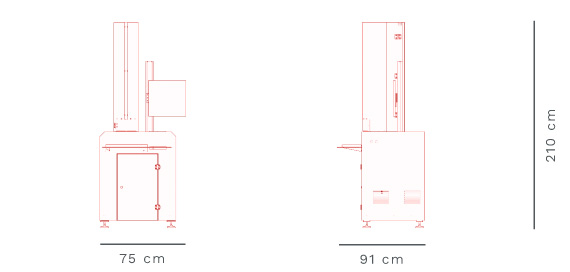

Dimensioni

Dimensioni dLab2
