dLab3

Strumento ottico di misura (2D e spessore) di o-rings e particolari tecnici.

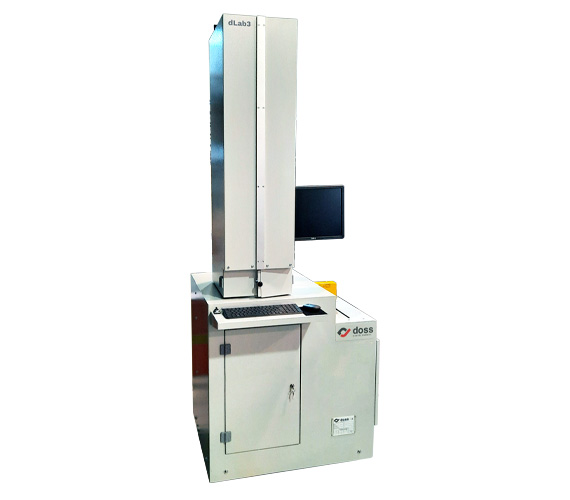

Macchina di Laboratorio dLab3

Controlli

  • Dimensionali
  • Superficie esterna e interna

Descrizione

Lo strumento è composto da un’unità di controllo superficiale e di misurazione 2D, nonchè da un’unità laser di misurazione dello spessore. L’operatore posiziona manualmente i campioni da controllare sotto la telecamera, che, grazie ad una lente telecentrica, acquisisce le immagini senza alcuna distorsione. La telecamera cattura anche un’immagine che sarà elaborata con un tool di ricerca dei difetti superficiali.

L’unità laser, muovendosi sopra i pezzi, ne acquisisce una scansione e di conseguenza ne calcola i relativi spessori. I dati di entrambe le unità di controllo (dimensionali e superficiali per il 2D, di spessore per il laser) sono trasferiti all’elaboratore e sono accessibili all’operatore attraverso un’interfaccia grafica.

  • Statistiche e report
  • Rintracciabilità lotti
  • Gestione remota
  • Interfacciamento con software gestionali (M.E.S.)

Caratteristiche tecniche

Articoli/pezzi

Tipologia di pezzi Elastomeri, materiali rigidi
Colore Tutti, non trasparenti
Pezzi controllati O-ring, articoli tecnici
Caratteristiche Puliti, liberi da polvere che potrebbe alterare la superficie del pezzo
Dimensione 2 mm ID – 200 mm OD
Corda/altezza 1 – 50 mm

VISIONE

Risoluzione 0.08 mm/pixel
Campo inquadrato 5 MP 210 mm
Risoluzione telecamera 9 MP

PRESTAZIONI

Tempo ciclo 1 pz/s (telecamera) 24 s (laser)
Ripetibilità ± 0.013 mm
Temperatura N/A
Accuratezza ± 0.027 mm
Tensione di alimentazione monofase 230 v – 50 Hz
Potenza massima installata 0.5 Kw
Grado di protezione elettricato IP 44
Consumo medio 0.02 Kw

Laser

Risoluzione (A) 0.5 mm, (B) 1.5 mm
Campo inquadrato (A) 0.1 mm – 8 mm, (B) 0.1 mm – 16 mm
Step di misura 0.01 mm
Linearità (A) 8 mm, (B) 16 mm

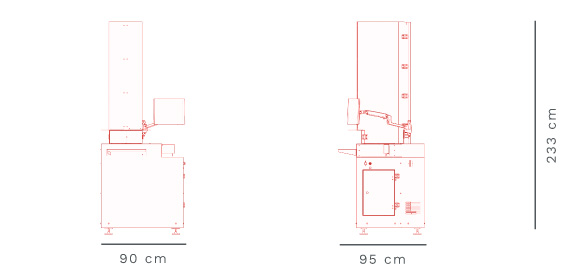

Dimensioni

Dimensioni Zehn Industrial
